Розетки и подсветка во встроенной мебели: план до заказа

Розетка может оказаться ровно за боковиной шкафа, выключатель — внутри открывающейся двери, а блок питания подсветки — в месте, к которому невозможно добраться без разборки мебели. Обычно это не «ошибка одной стороны», а результат несогласованных проектов: электрика развивалась по одному плану, мебель — по другому. Избежать таких конфликтов можно, если до запуска мебели в производство свести в один документ сценарии использования, точную технику, расположение секций и реальные электроточки.

Начните со сценариев, а не с количества розеток

Фраза «в шкафу нужна розетка» почти ничего не говорит проектировщику. Важно знать, что именно будет подключено, как часто человек будет пользоваться устройством и должен ли штекер оставаться включённым постоянно.

Для прихожей сценариями могут быть зарядка вертикального пылесоса, подсветка полок и питание роутера. Для гардеробной — свет внутри секций, отпариватель и розетка для временного подключения техники. В рабочей зоне к списку добавятся монитор, системный блок, зарядные устройства и настольный свет. У каждого сценария свой маршрут кабеля, требования к доступу и логика включения.

До проектирования составьте таблицу из пяти колонок:

Такая ведомость выявляет то, чего не видно на декоративном рендере: нужен ли отдельный доступ, будет ли нагреваться оборудование, куда убрать запас провода и не пересечётся ли кабель с ящиком.

Согласуйте мебель и электрику в правильной последовательности

Универсальной очередности «сначала вся электрика, потом вся мебель» нет. Рабочая схема выглядит иначе: сначала определяют планировку и состав оборудования, затем проектировщик мебели обозначает корпуса, фасады, ящики и технические зоны, а специалист по электрике рассчитывает и выполняет электрическую часть. Перед производством обе схемы сверяют ещё раз.

Зоны ответственности удобно разделить заранее:

Мебельщик не должен назначать сечение кабеля или защиту линии, а электрик не обязан угадывать, где после сборки окажется вертикальная перегородка. Пересечение их задач — согласованный чертёж с размерами и версиями.

Если заказ включает свет внутри мебели, полезно провести отдельную короткую сверку после утверждения конструкции. Даже небольшое изменение ширины секции или направления открывания фасада в проекте распашного шкафа способно переместить датчик, выключатель или место выхода провода.

Найдите конфликтные зоны до производства

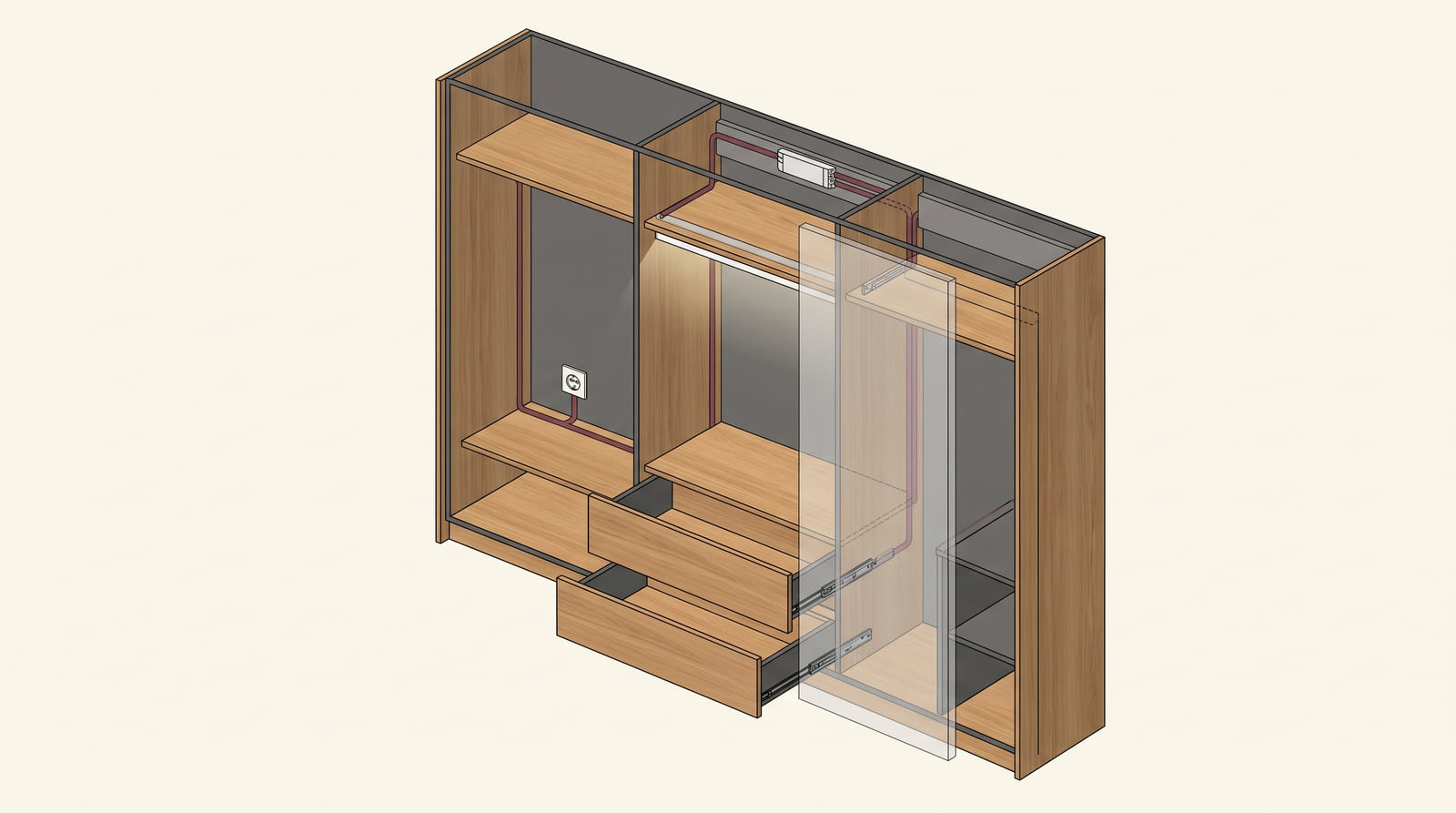

Главная проверка — мысленно «прокрутить» мебель во всех рабочих состояниях: фасады закрыты и открыты, ящики выдвинуты, техника подключена, полки загружены. На статичном виде спереди многие ошибки остаются невидимыми.

Особого внимания требуют:

• Боковины и перегородки. Розетка на стене может попасть точно под деталь корпуса. Небольшое смещение модуля не всегда возможно: оно меняет симметрию фасадов и привязку к стене.
• Выдвижные ящики. За ящиком есть фурнитура и рабочий ход. Выступающий штекер или петля кабеля могут мешать закрыванию и повреждаться при каждом движении.
• Распашные и складные фасады. Открытая дверь не должна перекрывать выключатель, задевать провод или вынуждать человека тянуться к розетке через весь шкаф.
• Встроенная техника. Розетка и соединения не должны занимать пространство, которое производитель оборудования требует для установки, охлаждения или сервисного доступа.
• Влажные и нагреваемые зоны. Мойки, трубы, нагревательные приборы и кухонное оборудование требуют проектного решения специалиста, а не переноса точки «на глаз».
• Стыки нескольких систем. В одном простенке могут встречаться мебель, плинтус, наличник, радиатор, слаботочные кабели и выключатель. Их нужно видеть на одном развернутом чертеже.

Полезно отмечать электроточки не только координатами от пола и угла, но и зоной допустимого размещения. Если розетка может находиться в пределах технической секции, это даёт электрику рабочий диапазон, а мебельному проекту — запас на уточнение размеров. Если допустима только одна точка, её положение должно быть привязано к финальной версии чертежа.

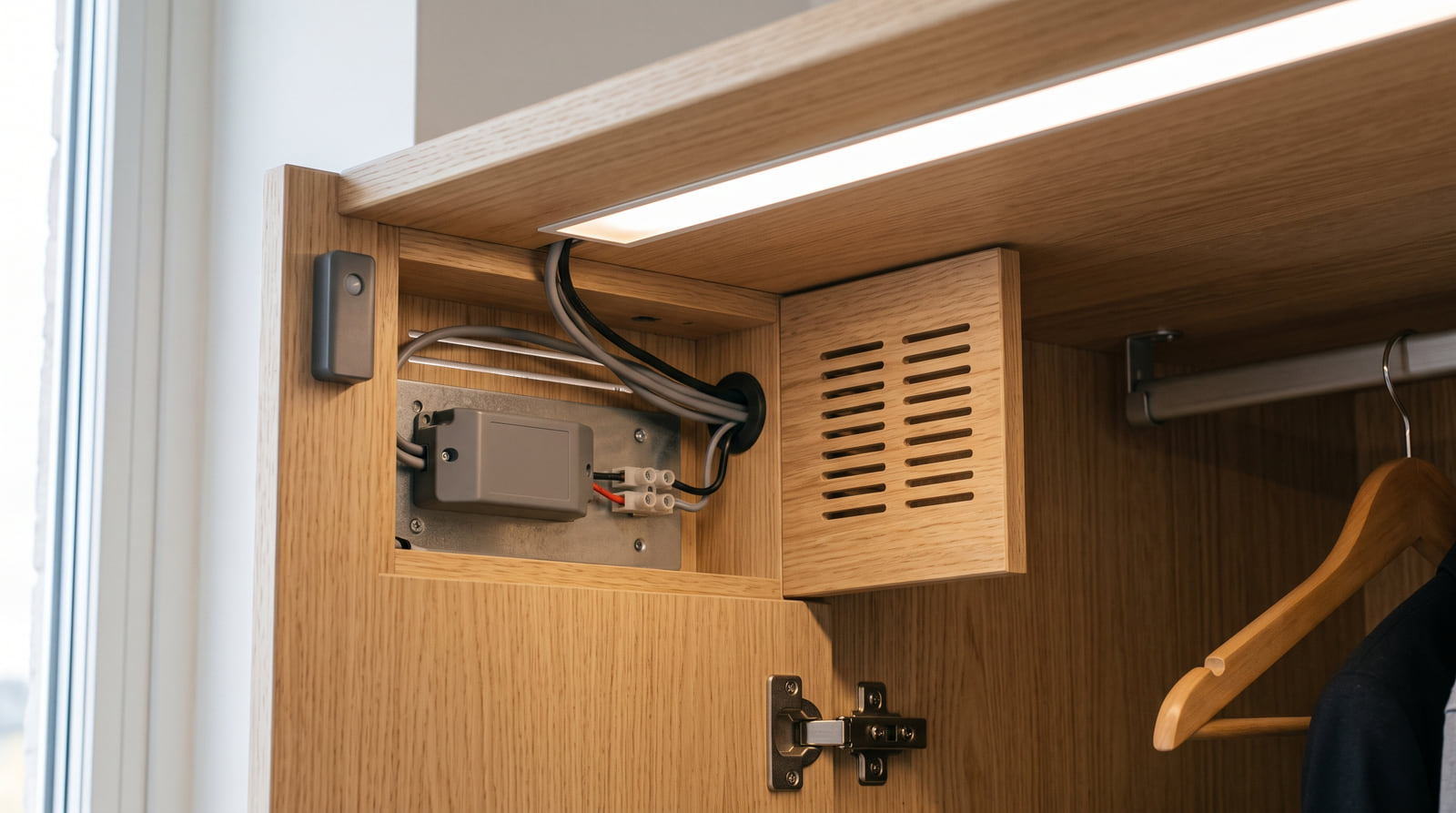

Спроектируйте подсветку как обслуживаемую систему

Подсветка — это не одна светодиодная лента. В системе есть как минимум светильник либо LED-лента в профиле, проводка, соединения, блок питания и способ управления. Иногда добавляются диммер, контроллер, датчик открытия или движения. Любой из этих элементов может потребовать проверки или замены.

Поэтому до производства нужно ответить на вопросы:

1. Что именно освещает свет: содержимое секции, рабочую поверхность или пространство перед мебелью?
2. Где проходит световая линия и не будет ли человек видеть отдельные яркие точки?
3. Как включается свет: отдельной клавишей, датчиком открытия, датчиком движения или вместе с освещением комнаты?
4. Где находится блок питания и можно ли добраться до него без снятия корпуса?
5. Есть ли вокруг оборудования достаточные условия для работы, предусмотренные производителем конкретной системы?
6. Как заменить ленту, датчик или блок питания, не повредив отделку мебели?

Блок питания не стоит навсегда зашивать в глухую нишу. Доступная техническая полка, съёмная панель или отдельная секция обычно выглядят менее эффектно на картинке, зато сохраняют мебель ремонтопригодной. Точное решение зависит от выбранного оборудования и конструкции шкафа.

Не менее важен провод. Он не должен провисать в зоне хранения, попадать под ящик, перетираться об острый край или быть натянутым при открывании подвижного элемента. Отверстия и каналы под кабель закладывают в деталировку до раскроя, а не высверливают в случайном месте на монтаже.

Зафиксируйте точные модели встроенной техники

Слова «телевизор», «кофемашина» или «духовой шкаф» недостаточны. Даже устройства одного назначения различаются по размерам, положению кабеля, типу вилки, условиям вентиляции и доступу для обслуживания. Для проектирования нужна точная модель и актуальная инструкция производителя.

Из документации в мебельный проект переносят не весь технический паспорт, а данные, влияющие на конструкцию:

• габариты оборудования и необходимой ниши;
• положение подключения;
• требования к доступу и вентиляции;
• ограничения на размещение розетки непосредственно за корпусом;
• направление открывания и зоны обслуживания;
• возможность снять или выдвинуть прибор без демонтажа соседней мебели.

Если модель ещё не выбрана, в проекте нужно прямо зафиксировать, что размеры и подключения предварительные. Запускать производство по усреднённому образу техники рискованно: подходящий по ширине прибор может не подойти по глубине или способу подключения.

Что делать, если электрика уже выполнена

Готовая электрика не означает, что встроенная мебель невозможна. Но проект нужно начинать с фиксации фактического положения всех точек, а не со старого плана ремонта. После штукатурки, отделки и монтажа рамок реальные координаты нередко отличаются от чертежа.

Алгоритм такой:

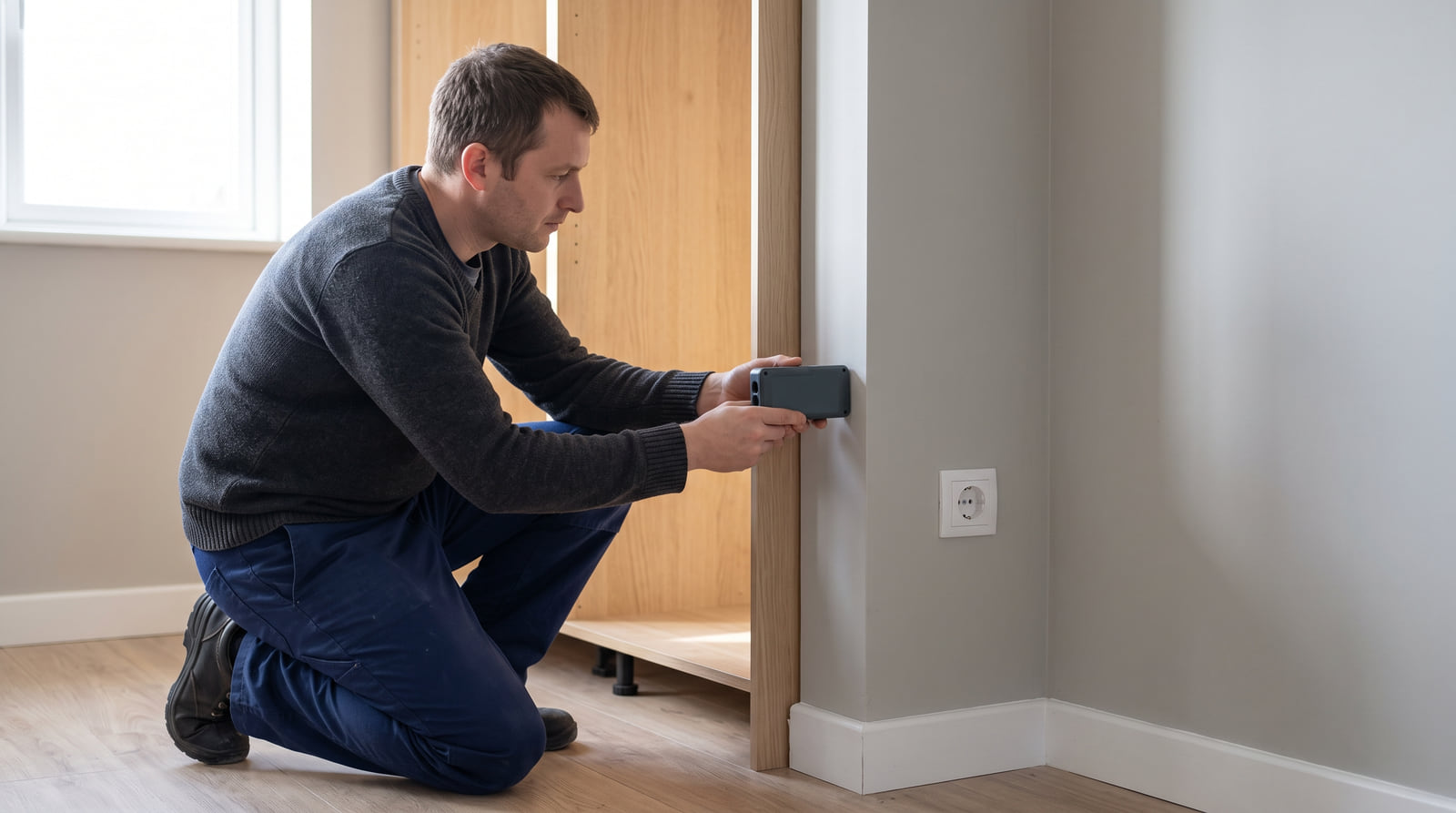

1. На замере отметить розетки, выводы, выключатели, распределительные элементы и слаботочные точки.
2. Сфотографировать их с привязкой к стене и соседним объектам.
3. Наложить фактические точки на развертку будущей мебели.
4. Для каждого конфликта выбрать один из двух путей: адаптировать конструкцию мебели или заранее перенести электроточку.
5. Все переносы выполнить и проверить до финального замера или контрольной сверки, если они меняют исходную геометрию. Когда именно фиксировать размеры, разобрано в статье «Когда замерять встроенную мебель».

Адаптация мебели не всегда лучше переноса. Вырез в боковине может ослабить деталь или испортить вид, уменьшение ящика — лишить полезного объёма, а глубокая техническая ниша — забрать место у хранения. Если точка оказывается у боковой стены или верхнего добора, её проверяют вместе с финальным замером встроенной мебели. Решение сравнивают по безопасности, удобству обслуживания, внешнему виду и стоимости изменений.

Какое задание передать электрику

Хорошее задание — это не скриншот рендера с кружками. Нужна актуальная мебельная развёртка с понятным масштабом, размерами, названиями секций и датой версии.

В пакет стоит включить:

• план помещения и развертки стен с мебелью;
• точные модели подключаемой техники;
• координаты или допустимые зоны розеток и выводов;
• места выключателей, датчиков, блоков питания и сервисного доступа;
• принцип включения каждой световой линии;
• маршруты кабелей внутри мебели, согласованные с конструкцией;
• отметки о воде, отоплении, вентиляции и других соседних коммуникациях;
• контакт проектировщика для согласования спорных точек.

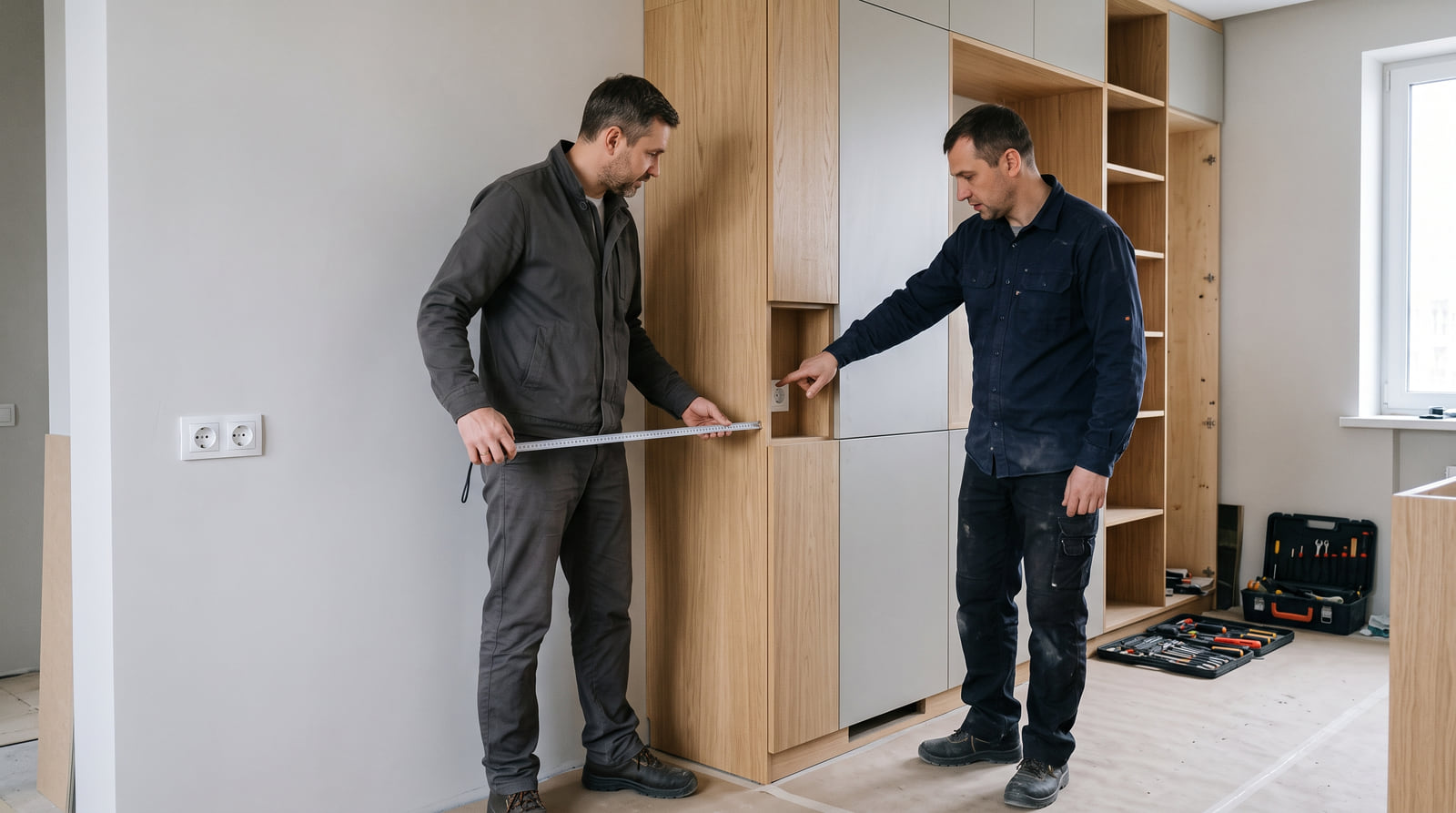

После выполнения электрики полезна контрольная сверка. На ней проверяют не только расстояния, но и глубину подрозетников, выступ рамок, направление кабеля и возможность подключить устройство в реальном мебельном объёме.

Важно: статья помогает организовать согласование, но не заменяет электротехнический проект. Нагрузки, защиту, кабели, допустимые расстояния и способ монтажа определяет квалифицированный специалист по действующим требованиям и документации выбранного оборудования. Универсальной высоты розеток для любой встроенной мебели не существует.

Вывод

Электрика внутри мебели получается удобной, когда её проектируют не набором точек на стене, а частью конкретного сценария. Сначала фиксируют функции и оборудование, затем сводят мебельную конструкцию с электрической схемой, проверяют подвижные элементы и оставляют доступ к обслуживаемым узлам. Последняя сверка должна происходить до производства: после раскроя деталей и чистовой отделки исправление обычно становится заметнее и дороже.

Доверяйте профессионалам: как согласовать мебель с планом электрики

Во встроенной мебели важен не только внешний вид фасадов. На проекте должны быть понятны секции, выдвижные элементы, места техники и зоны, где проходят подключения. До заказа в BRUNO можно обсудить планировку мебели и подготовить 3D-проект, чтобы проверить конструкцию в контексте помещения.

Для точной работы проектировщику полезны не предположения, а исходные данные: актуальный план электрики, фотографии выполненных точек и перечень моделей оборудования. Если ремонт продолжается, согласуйте момент контрольного замера: в статье «Когда замерять встроенную мебель» разобрано, какие изменения помещения могут повлиять на проект.

Мы не подменяем работу электрика и не обещаем универсального решения без обследования объекта. Электрическую часть рассчитывает и выполняет профильный специалист; задача мебельного проекта — дать ему точные привязки и не оставить скрытых конфликтов с корпусами и фурнитурой.
