Рабочие чертежи мебели: что проверить до производства

На визуализации шкаф выглядит ровным и вместительным. На рабочем чертеже выясняется, какой ширины останется отделение, куда откроется дверца и как мебель обойдёт плинтус. Именно эти детали определяют повседневное использование. Заказчику не нужно становиться конструктором: достаточно последовательно проверить понятные ему размеры и действия, а технические расчёты оставить специалистам.

Сначала поймите, что именно вам показывают

Словом «проект» могут назвать перспективную картинку, эскиз с несколькими габаритами или комплект рабочих листов. Перед проверкой спросите, какой статус у материалов: обсуждение внешнего вида, согласование размеров или подготовка к изготовлению. Не пытайтесь найти отсутствующие сведения в изображении, которое создано для другой задачи.

Удобный для обсуждения комплект показывает мебель спереди, сверху и при необходимости сбоку или в разрезе. Вид спереди объясняет расположение секций. План помогает оценить глубину, проходы и открывание. Разрез раскрывает то, что скрыто за фасадом: полки, оборудование, положение задней стенки. Это функциональный ориентир, а не обещание одинакового набора листов у всех производителей.

Попросите коротко объяснить условные обозначения, единицы измерения и точку отсчёта высот. Не подписывайте непонятный лист только потому, что на нём много размеров. Осмысленное согласование начинается с возможности словами описать показанное.

Проверьте связь мебели с реальной комнатой

Первый вопрос — не ширина ящика, а положение всего изделия. От какой стены отсчитан шкаф, где находится линия фасадов, как показаны дверь, окно, радиатор и выступы? Если мебель встроенная, уточните, по какому замеру подготовлены листы и соответствует ли ему нынешняя отделка.

Особенно внимательно относитесь к проекту, сделанному до завершения ремонта. Размер от чернового пола и высота от готового покрытия относятся к разным состояниям помещения. Если потолок, напольное покрытие или облицовка ещё изменятся, на каком основании определяют окончательные габариты? Ответ должен быть понятен всем участникам, которые влияют на результат.

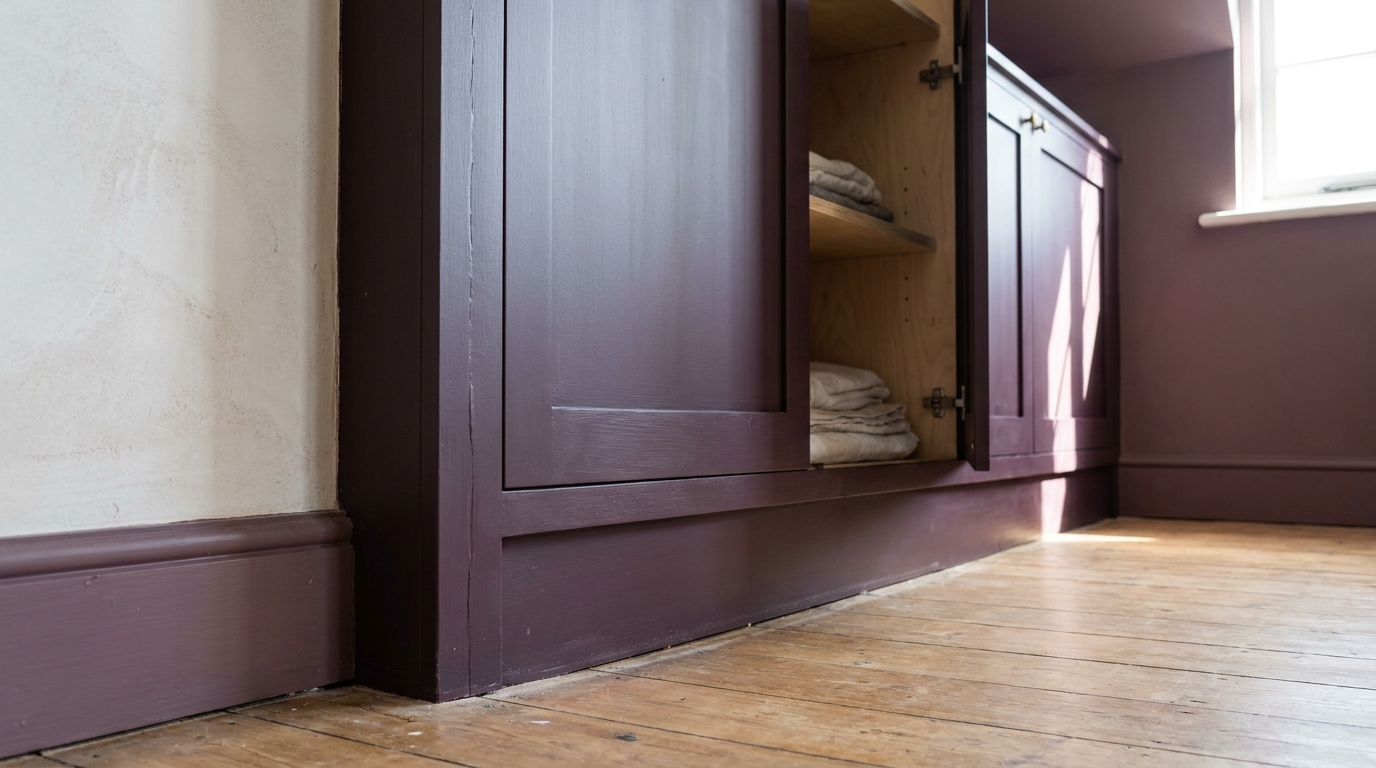

Для примыкания к стене могут использоваться отдельные доборные детали; их размеры и видимость стоит обсудить. Не требуйте заранее «вообще без зазоров»: способ установки зависит от геометрии помещения и конструкции. Попросите показать, где проходит граница мебели, как оформляется стык и какая часть решения останется на виду.

Отличайте наружный размер от полезного пространства

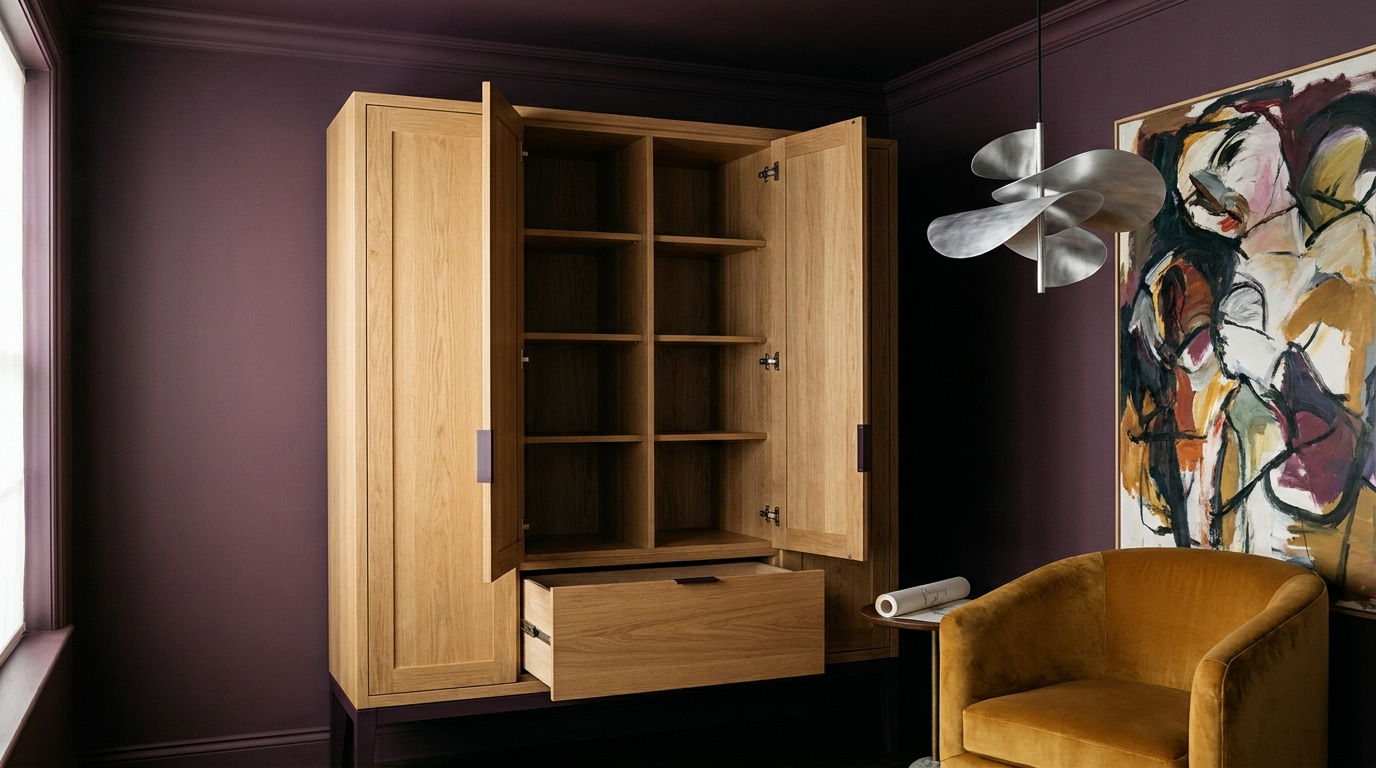

Габарит корпуса не равен ширине отделения. Между внешними границами находятся боковины, перегородки и механизмы. Это особенно важно, когда проект проверяют по конкретному предмету: коробке, принтеру, корзине или чемодану.

Условный арифметический пример: у корпуса шириной 2400 мм две боковины и две внутренние перегородки толщиной 18 мм. Если не учитывать другие элементы и сделать три равных отделения, на их суммарную внутреннюю ширину останется 2328 мм, то есть по 776 мм. Не по 800 мм, как получилось бы при простом делении наружного размера. Это иллюстрация принципа, а не расчёт готового изделия.

Полезная глубина тоже требует уточнения: задняя стенка, фасад и выбранная конструкция занимают место. У выдвижного ящика размер корпуса, размер самого ящика и пространство внутри него — разные величины. Попросите указать именно тот размер, который отвечает вашей задаче.

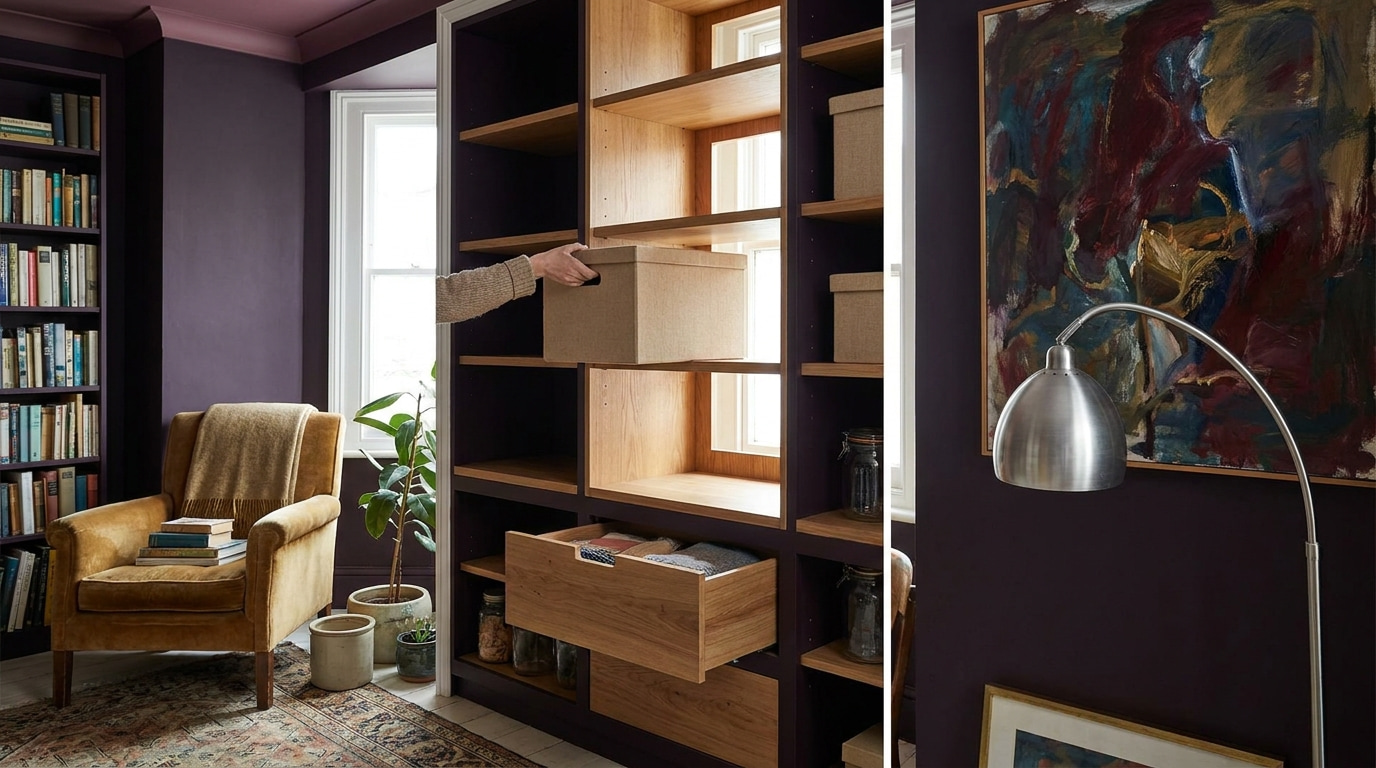

Для хранения крупной вещи проверьте ещё и путь её извлечения. Предмет может помещаться внутри секции, но не проходить через доступную открытую часть. Удобно назвать его дизайнеру и вместе проследить движение, вместо того чтобы самостоятельно выводить размер по масштабу распечатки.

Мысленно откройте каждую подвижную часть

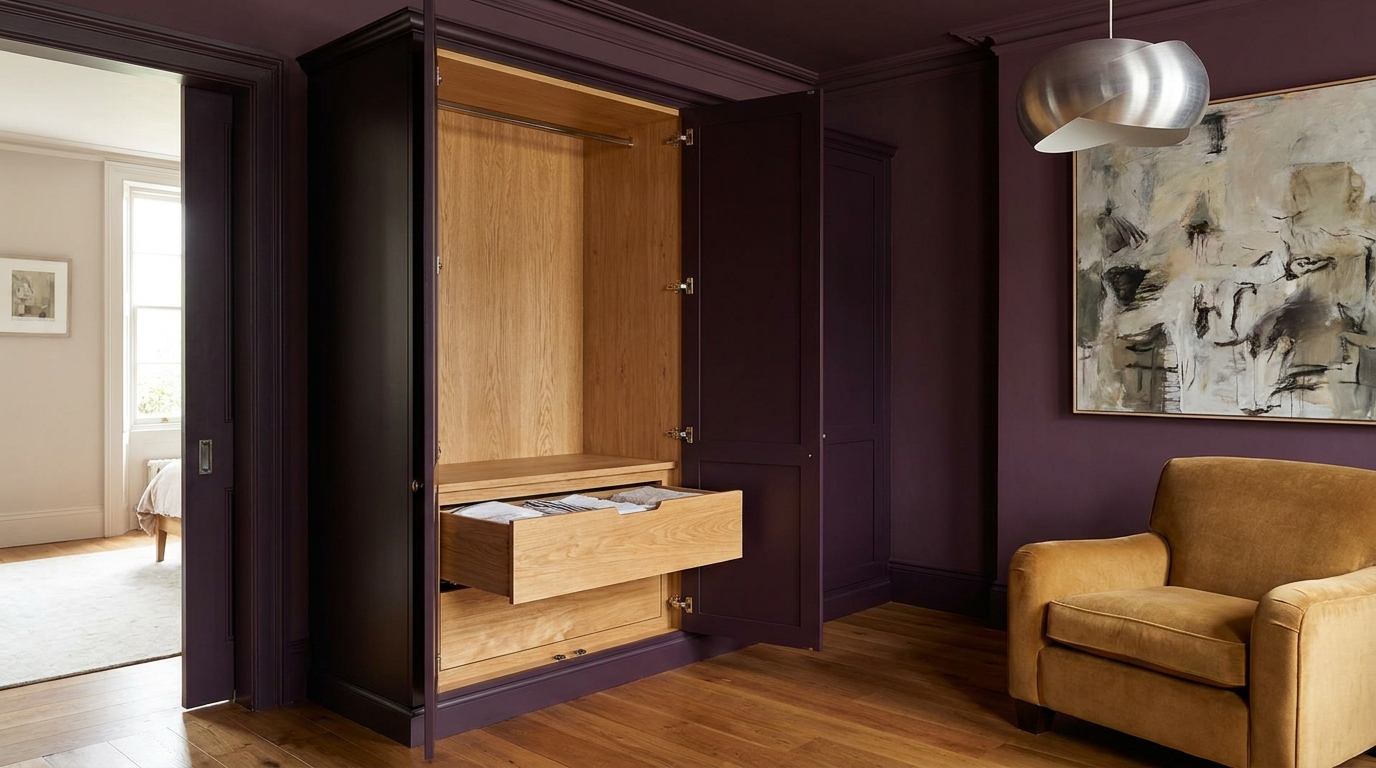

Просматривайте мебель не только в закрытом положении. Какая дверца открывается первой? Не пересекается ли она с соседней ручкой? Можно ли полностью выдвинуть внутренний ящик при открытом фасаде? Остаётся ли доступ к соседней секции, когда человек пользуется основной?

На плане желательно видеть положение подвижных элементов и окружающие препятствия. Для распашного фасада важна траектория, для выдвижной части — пространство перед мебелью. У подъёмного механизма отдельно обсуждают верхнюю зону движения. Конкретные параметры берут из документации выбранной системы, а не из универсального совета «оставьте несколько сантиметров».

Проверка столкновений существует и в профессиональных конфигураторах фурнитуры. Но программа проверяет введённую в неё модель. Если в ней нет реального подоконника или выступающей ручки соседнего шкафа, красивое отображение само по себе не отвечает на вопрос о комнате. Поэтому сопоставляйте проект с фотографиями и замером.

Сверьте технику по точным моделям

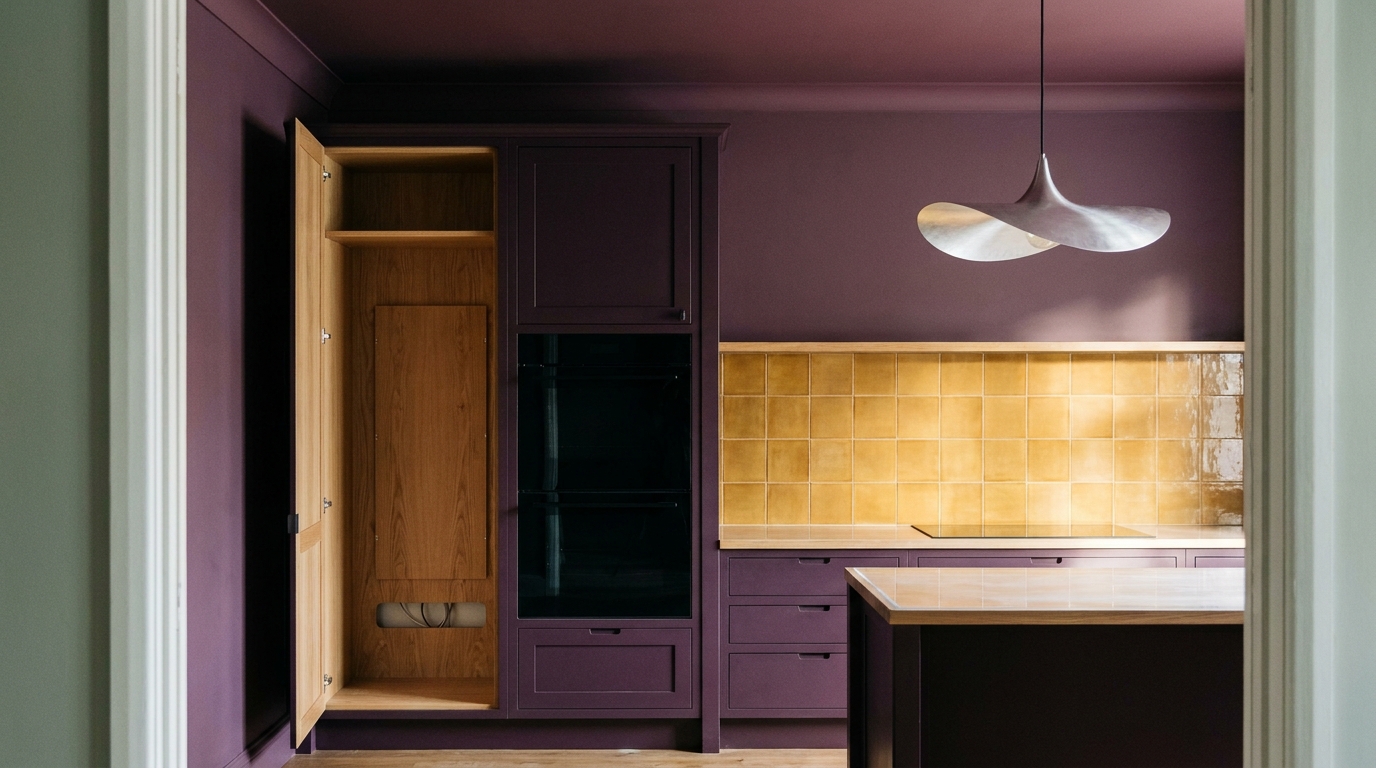

Слов «место под духовой шкаф» недостаточно для окончательной проработки. Нужны обозначение выбранного прибора и его монтажная документация. Наружные размеры техники не раскрывают все требования к нише, вентиляции, подключению и доступу для обслуживания.

Проверьте, где на проекте находятся розетки, кабели и выводы коммуникаций, если они относятся к мебели. Не должно оставаться двух разных представлений: у электрика — вывод за одной секцией, у мебельщика — за другой. Если оборудование ещё не выбрано, обозначьте зависимые размеры как нерешённый вопрос.

Не переносите автоматически требования одной модели на другую, даже если приборы внешне похожи. Замена может потребовать повторной проверки ниши и соседних элементов. Работы с электричеством и коммуникациями поручают профильным специалистам; читательская проверка чертежа не является инструкцией по подключению.

Посмотрите на конструкцию со стороны монтажа

Некоторые вопросы не видны на лицевом фасаде: как занесут крупные детали, в какой последовательности соберут изделие, к какому основанию закрепят навесной элемент. Заказчику важно убедиться, что эти вопросы рассмотрены, но не назначать самостоятельно тип крепления или допустимую нагрузку.

Если стена облицована или внутри неё проходят коммуникации, сообщите известные данные исполнителю. Неизвестный состав основания нельзя заменить формулировкой «стена обычная». Для тяжёлых навесных решений способ крепления и условия установки требуют отдельного технического решения.

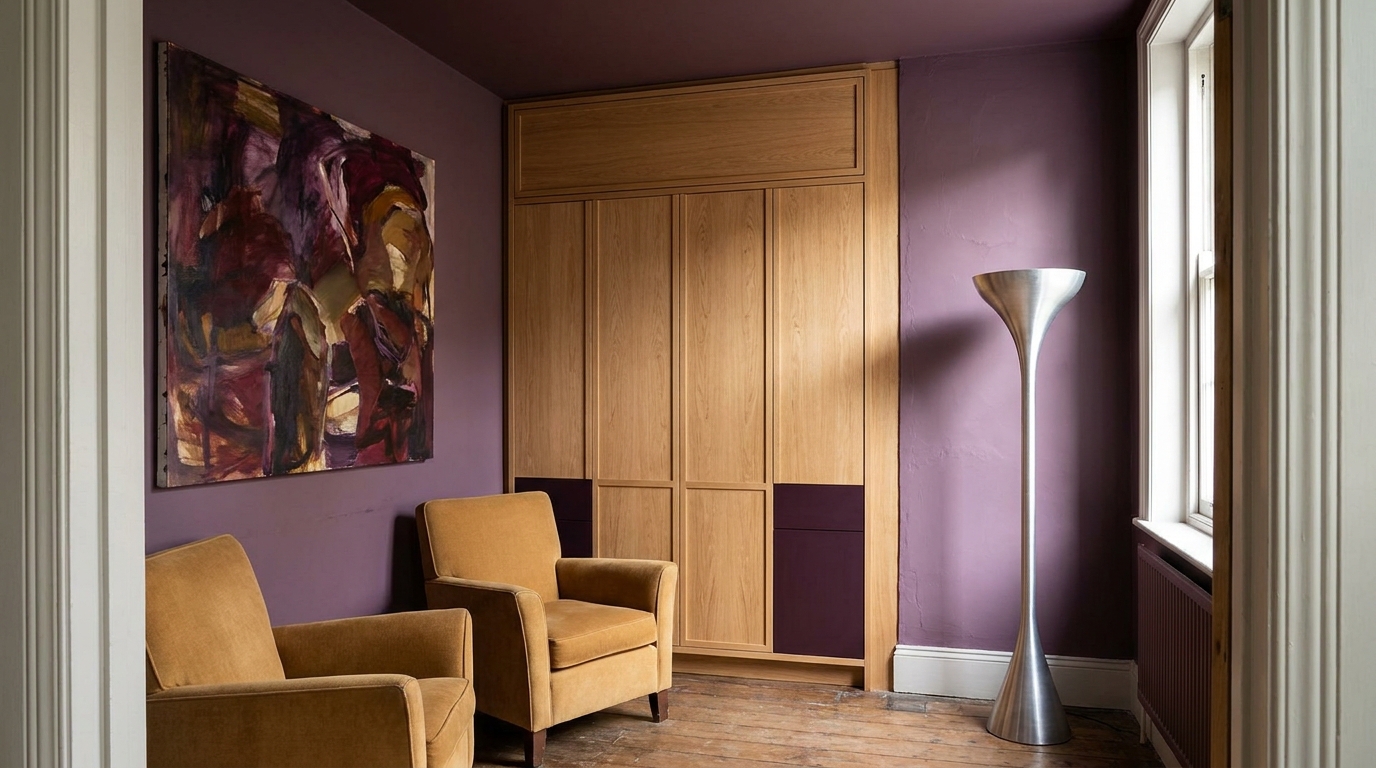

Попросите показать цоколь, верхнее завершение, боковые примыкания и съёмные элементы, через которые предполагается обслуживание. Согласуйте внешний вид деталей, которые на визуализации могут растворяться в тени. Одновременно уточните, что будет изготовлено заранее, а что подгоняется на месте в рамках согласованной установки.

Как отправлять замечания, чтобы их не потеряли

Привязывайте каждый вопрос к листу и конкретному элементу. «Секция справа от рабочей ниши: какой остаётся внутренний размер?» — полезная формулировка. «Кажется, шкаф слишком узкий» потребует нового круга уточнений. Прикладывайте фотографию предмета или места, если без неё причина вопроса неочевидна.

Не исправляйте отдельное число на картинке, не обсудив связанные размеры. Увеличение ящика влияет на соседнюю секцию; изменение глубины — на проход, фурнитуру и примыкание. Попросите обновить зависимые листы и объяснить последствия. Перед повторным согласованием проверьте не только исправленную деталь, но и соседние элементы.

Проверка заказчиком не заменяет конструкторскую и технологическую работу исполнителя. Вы подтверждаете понятные вам потребности и согласованные параметры, а не самостоятельно удостоверяете прочность соединений, расчёт механизма и технологию изготовления. Подробнее об этой границе — в материале о конструкторском этапе.

Последний просмотр перед подтверждением

Для финального прохода полезно выполнить несколько действий последовательно:

• найти актуальную дату или номер редакции и проверить комплектность листов;
• проследить путь от входа в комнату к месту использования мебели;
• проверить ключевые предметы хранения по внутренним размерам;
• открыть на плане фасады и выдвижные части;
• убедиться, что нерешённые вопросы получили ответ или явно выделены.

Сравните технические листы с принятой 3D-визуализацией. Если внешне согласована одна композиция, а размеры подписаны у другой, не выбирайте более убедительную картинку: попросите привести материалы к одному варианту.

Вывод

Читать рабочий чертёж — значит связывать линию и размер с действием в своей комнате. Поместится ли вещь, откроется ли фасад, останется ли доступ, понятно ли примыкание? Эти вопросы доступны заказчику без инженерной подготовки. Если для ответа приходится угадывать, до производства нужно не больше доверительных слов, а понятное пояснение и согласованное решение.

Доверяйте профессионалам: как мы в «Бруно» обсуждаем проект до заказа

В «Бруно» можно обсудить эскиз с менеджером-дизайнером, увидеть будущую мебель на 3D-визуализации и внести правки до заказа. Используйте эту встречу, чтобы проверить не только внешний вид, но и связь проекта с вашей комнатой: размеры вещей, доступ к секциям и соседние предметы.

Для технических вопросов полезно подготовить отдельный список: полезные проёмы, открывание, примыкания, выбранная техника. Попросите пояснить соответствующие узлы и согласуйте состав проектных листов. Визуализация показывает образ мебели, а рабочие размеры и конструкция требуют своей проверки.
